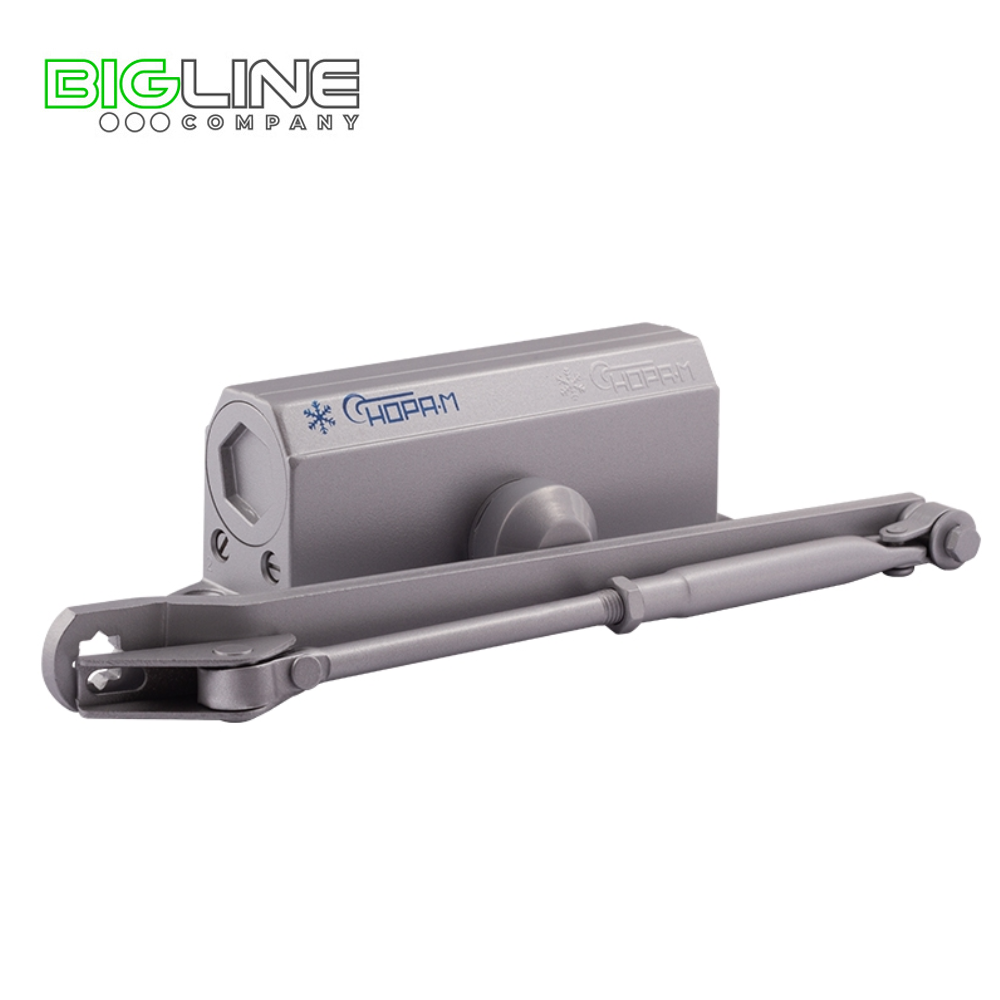

Доводчик НОРА-М-№3S дверной на 80кг, усилие 2-3, ,серый,морозостойкий (10)

Универсальный по типу установки доводчик модели 3S с малым рычагом. Механизм устанавливается на двери весом 50–80 кг, сделанные из дерева, пластика, металла и других материалов. Рекомендуется для дверей, не требующих открывания на 180˚ (например, в тех случаях, когда открывание ограничено стеной). Для увеличения угла открывания двери до 180˚ корпус доводчика крепится на короб двери с противоположной стороны от петель. Подробно о выборе места установки можно прочитать в инструкции к изделию.

Противопожарные доводчики 3S с малым рычагом имеют сертификат пожарной безопасности согласно требованиям ГОСТ Р 56177-2014, п. 5.1.12, Приложение Б «Требования к доводчикам, предназначенным для использования в конструкциях противопожарных/противодымных дверей» и рекомендованы для установки на противопожарные/противодымные двери. Угол открытия двери зависит от установки доводчика. Если корпус доводчика установлен на дверной короб, то угол открытия будет максимальным - до 180 градусов. Если корпус доводчика установлен на дверное полотно, то угол открытия зависит от места установки относительно петель - чем дальше доводчик от петель, тем меньше угол открытия.

Важная информация!
Надежность установки доводчика напрямую зависит от того, насколько прочно винты закреплены в полотне двери (либо коробе). Следует учитывать, что при установке доводчиков на металлические двери существуют определенные нюансы. В комплекте с доводчиками поставляется крепеж для установки на металлические двери - набор винтов М6 (винты с метрической резьбой диаметром 6мм).

Способ крепления доводчика на металлическую дверь напрямую зависит от толщины металла в двери, а именно:
1. В стали толщиной от 4мм и более сверлом по металлу диаметром 5 мм сверлится отверстие, далее при помощи метчиков нарезается резьба, и вкручивается винт.
2. В тонком металле - 3мм и менее - необходимо использовать резьбовую заклёпку (в комплект поставки не входит), либо усилить место установки доводчика дополнительной металлической пластиной.
Резьбовую заклёпку следует подбирать под толщину полотна двери (либо короба). Для установки резьбовых заклёпок понадобится специальный заклёпочник, шуруповёрт или дрель, сверло (обычно для резьбовых заклёпок М6 требуется сверло диаметром 9 мм).

При установке доводчиков на деревянные двери диаметр отверстия под шурупы выбирается исходя из плотности массива дерева.

Характеристики:
Серия: S
Вес двери: от 50 до 80 кг
Скорость закрывания регулируется двумя независимыми клапанами: Да
Класс доводчика: EN3-4
Материал корпуса: Силумин
Морозостойкость: Да
Температурный режим: от -45 °С до +60 °С

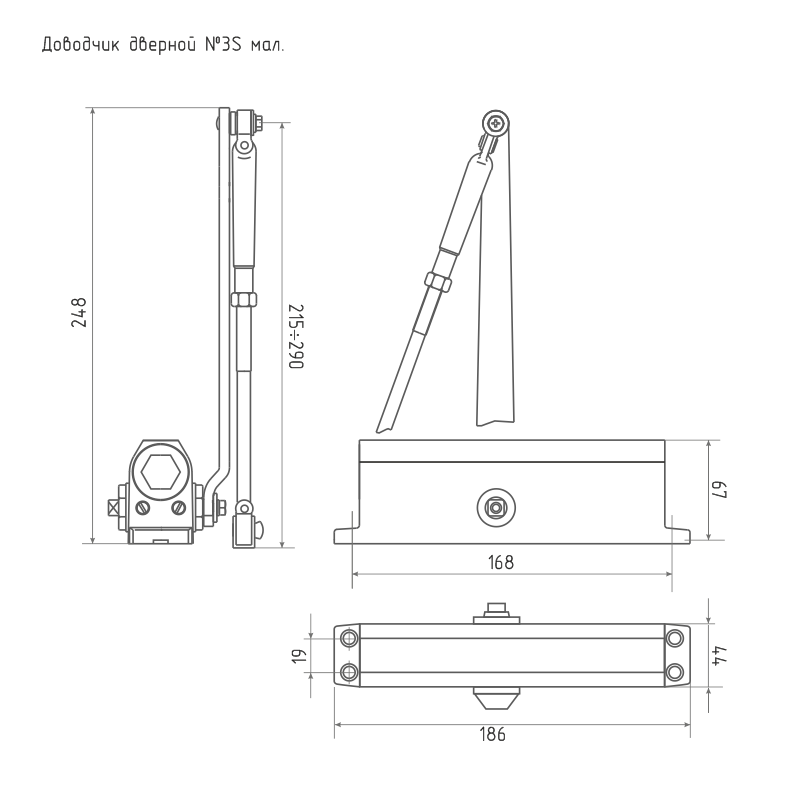

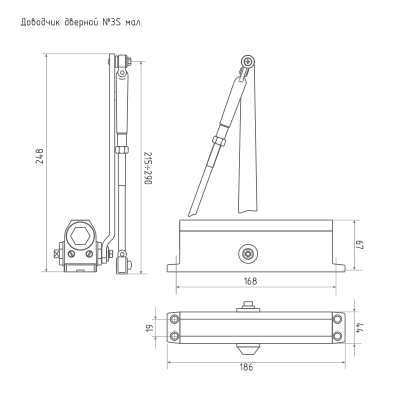

Длина: 186мм
Длина рычага: от 225 до 295 мм
Посадочные размеры: 168 х 19 мм
Противопожарные двери: Да
Сертификат ГОСТ: Сертификат соответствия ГОСТ Р 56177-2014  / ГОСТ 538-214
Фиксация положения: Нет
Производство: НОРА-М
Цвет: серый
Вес, брутто: 2 кг

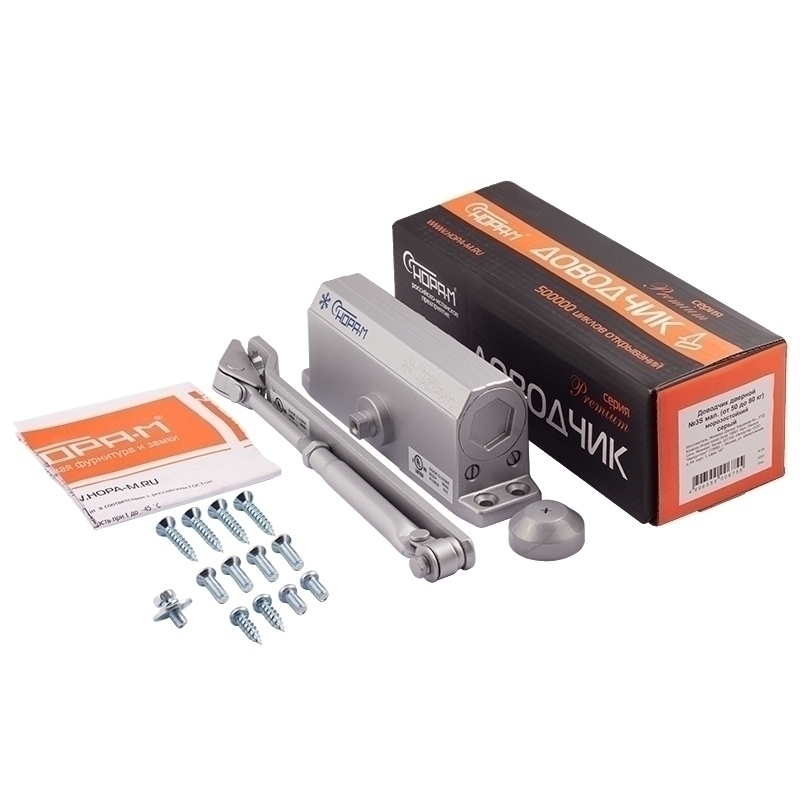

Крепеж в комплекте:
2 вида крепежа - для металлических и для деревянных/пластиковых дверей
