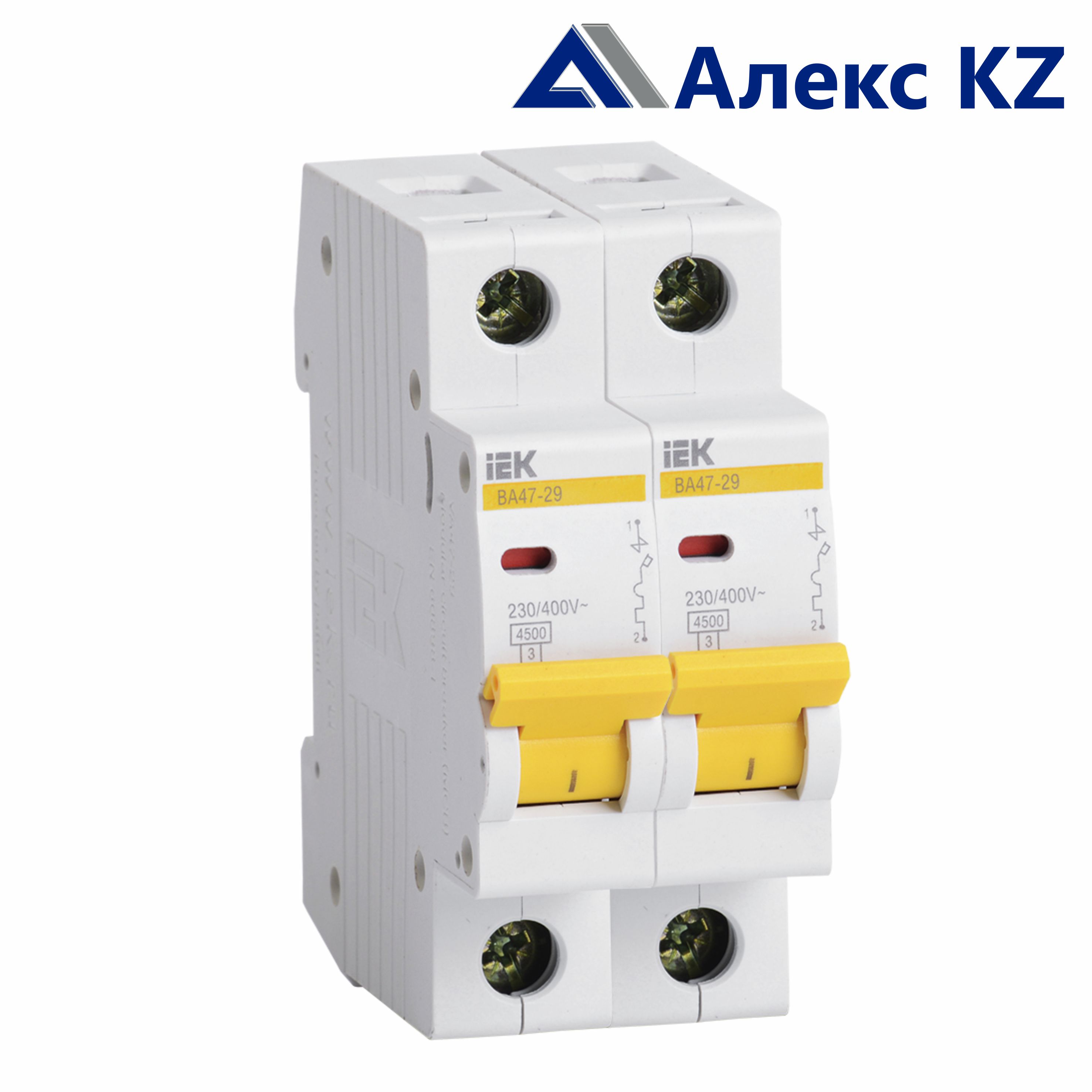

Автомат 2Р ВА 47-29 16А ИЭК (6/72)

Быстродействующий расцепитель ВА47-29 модульного типа предназначен для отключения цепи, когда величина тока превышает его номинальное значение. Такой эффект может наблюдаться при перегрузке или коротком замыкании. Выключатели данной серии могут использоваться для электросетей жилых домов и зданий. Также они способны обеспечить защиту сетей осветительных приборов и групп розеток.

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.

Применение автомата ВА47-29 ограничивается следующими эксплуатационными условиями:
Аппарат монтируется на 35-миллиметровую DIN-рейку.
Уровень влажности в помещении при температуре воздуха 25°С не выше 80%.
Влажность в помещении при 50°С не выше 40%.
Устройство допускается размещать в любом положении.
Срок службы расцепителя составляет 15 лет. Такое возможно при соблюдении условий эксплуатации - температура окружающей среды должна быть в пределах от -40°С до +50°С, а высота над уровнем моря не превышать 2 тыс. метров.

Выключатель автоматический ВА 47-29 имеет ряд преимуществ перед аналогами:

Устройство имеет неразборную конструкцию. Все его части соединены между собой заклепками. Их количество зависит от производителя (4 или 6), что исключает вмешательство в конструкцию.
Присутствует индикатор положения контактов.
Наличие одновременно двух типов расцепителей (электромагнитного и теплового). Такая конструкция позволяет отключить потребителя от сети при коротком замыкании и перегрузке соответственно.
Клеммные зажимы имеют ребристую поверхность, что обеспечивает надежность подключения входных и выходных проводов.
Винты контактных зажимов закрепляются при помощи пломбировки.
Коммутационная способность составляет 4,5 кА (достаточно для работы аппарата в бытовой сети).
Для удобства монтажа на DIN-рейку присутствуют подпружиненные фиксаторы.
Ширина каждого модуля автоматического выключателя – 18 мм.
Рассматриваемый автоматический выключатель может с успехом использоваться в сетях как бытового, так и промышленного назначения. Все это возможно благодаря следующим свойствам:

Практически неограниченное по времени проведение тока номинального значения.
Отключение присоединенного к сети потребителя в ручном режиме.
Мгновенное отключение потребителя в автоматическом режиме от участка цепи, где возникло короткое замыкание.
Отключение потребителя с определенной задержкой от электросети в случаях возникновения перегрузки.

Номинальная отключающая способность: 4500 А
Максимальное сечение проводника: 25 мм2
Количество полюсов:    2
Номинальный ток: 16 А
